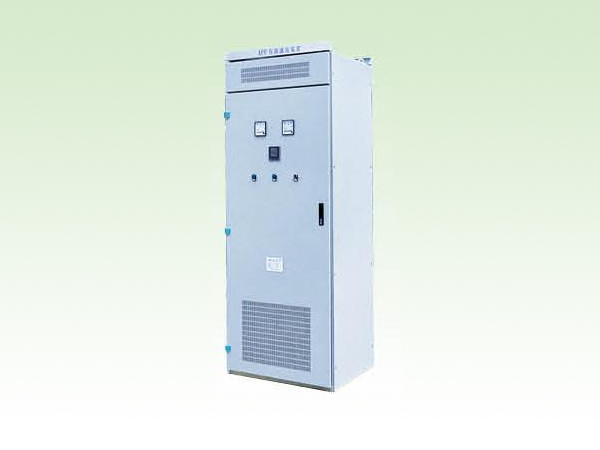

HRAPF有源濾電力濾波器

概述

隨著電子電力技術的廣泛應用，現今各種負載大部分是非線性負荷，如在石油、化工、冶金、鋼鐵、煤礦和軌道交通等部門大量使用各種整流設備、變頻器、電弧爐等，以及照明電器、娛樂設施、UPS、電腦、電梯、空調機等等，這些非線性負載會產生大量的諧波電流并注入到電網中，使電網電壓產生畸變，這種“諧波污染”會對電網和用戶帶來越來越多的影響和危害。

采用有源電力濾波器（APF）治理諧波污染是目前技術比較先進、治理效果相對較好的方法。APF有源電力濾波器能有效濾除在各種場合的諧波含量，以保證電網和用電設備的安全運行。

APF有源電力濾波器已廣泛應用于建筑、機械制造、電子信息、軌道交通、油氣開發、電信、醫療、金融、科研、機場、新能源、港口、大型物流設施以及數據中心等眾多行業場所。

電氣原理

APF有源電力濾波器采用先進的主動控制動態諧波注入（OCDI）技術，通過檢測負載回路中電流波形獲取負載諧波電流信號，經由數字信號處理器DSP分析運算后輸出一系列寬頻脈沖調制信號（PWM），驅動IGBT功率模塊產生與諧波電流相位相反、幅值相等的電流，通過連接電抗器注入系統中，兩種相反的諧波電流相互抵消，從而達到濾除諧波，凈化電能的目的。

性能特點

□APF 3L 系列

◎可同時濾除2~51次的諧波電流；

◎IGBT高速開關（20kHz），可迅速濾除諧波；

◎輸出電流響應時間小于10ms；

◎自動限流于額定電流；

◎可以同時濾波和補償基波無功；

◎設計選型簡單，只需測量負載諧波電流大??；

◎可以多機（不大于5臺）并聯運行，便于擴展容量；

◎漢字液晶顯示界面，操作簡單；

◎可實現遠程監控。

□APF 4L 系列

◎可同時濾除2~51次范圍內的全部和選定次數諧波電流；

◎IGBT高速開關（20kHz），可迅速濾除諧波；

◎有效消除因三次諧波產生的中線電流；

◎中線濾波能力為相線的三倍；

◎輸出電流響應時間小于10ms；

◎自動限流于額定電流；

◎可以同時濾波和補償基波無功；

◎設計選型簡單，只需測量負載諧波電流大??；

◎可以多機（不大于5臺）并聯運行，便于擴展容量；

◎漢字液晶顯示界面，操作簡單；

◎可實現遠程監控。

技術參數
